| 產品名稱： |

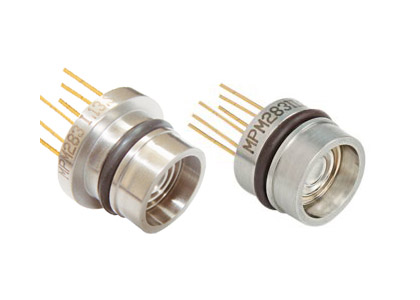

MPM283 壓阻式OEM壓力敏感元件 |
| 產品分類： |
麥克 - OEM壓力敏感元件 |
| 產品型號： |
MPM283 壓阻式OEM壓力敏感元件 |
| 產品簡介： |
•測量范圍：0～0.7MPa…100MPa
•具有表壓、絕壓和密封表壓形式
•恒流源供電
•隔離式結構，適用于多種流體介質
•Φ12.6mm小體積OEM壓力敏感元件
•全不銹鋼316L材質
•寬溫度補償范圍-10℃～+80℃ |
|
|
|  |  |
| |
|
MPM283型壓阻式壓力敏感元件是一種采用不銹鋼波紋膜片隔離的OEM壓力測量元件。產品采用一體化結構，耐壓值高，穩定、可靠，特別適合中高壓力的測量。封裝在內部的敏感芯片選用國外著名芯片制造廠生產的高精度和高穩定壓力敏感芯片。壓力敏感元件在引進生產線上裝配，經計算機自動測試，提供電阻進行零點修正和溫度補償。裝配尺寸與國外通用產品相一致，有很好的互換性�？捎糜谑突ぁ⑦^(guò)程控制、液壓系統及開關等行業。
|
|
•測量范圍：0～0.7MPa…100MPa
•具有表壓、絕壓和密封表壓形式
•恒流源供電
•隔離式結構，適用于多種流體介質
•Φ12.6mm小體積OEM壓力敏感元件
•全不銹鋼316L材質
•寬溫度補償范圍-10℃～+80℃
產品用途
•工業過程控制 •液位測量 •氣體、液體壓力測量
•壓力檢測儀表 •壓力校準儀器 •液壓系統及開關
•制冷設備和空調系統 •航空航海檢測
|
|
電氣性能
供電電源：≤2.0mADC
電氣連接：鍍金柯伐管腳或100mm硅橡膠軟導線
共模電壓輸出：輸入的50%(典型值)
輸入阻抗：3kΩ～8kΩ
輸出阻抗：3.5kΩ～6kΩ
響應時間(10%～90%)：<1ms
絕緣電阻：100MΩ,100VDC
允許過壓：1.5倍滿量或110MPa，取最小值 |
|
|
MPM283型壓阻式壓力敏感元件是一種采用不銹鋼波紋膜片隔離的OEM壓力測量元件。產品采用一體化結構，耐壓值高，穩定、可靠，特別適合中高壓力的測量。封裝在內部的敏感芯片選用國外著名芯片制造廠生產的高精度和高穩定壓力敏感芯片。壓力敏感元件在引進生產線上裝配，經計算機自動測試，提供電阻進行零點修正和溫度補償。裝配尺寸與國外通用產品相一致，有很好的互換性�？捎糜谑突�、過程控制、液壓系統及開關等行業。
|
|
•測量范圍：0～0.7MPa…100MPa
•具有表壓、絕壓和密封表壓形式
•恒流源供電
•隔離式結構，適用于多種流體介質
•Φ12.6mm小體積OEM壓力敏感元件
•全不銹鋼316L材質
•寬溫度補償范圍-10℃～+80℃
產品用途
•工業過程控制 •液位測量 •氣體、液體壓力測量
•壓力檢測儀表 •壓力校準儀器 •液壓系統及開關
•制冷設備和空調系統 •航空航海檢測
|
|
電氣性能
供電電源：≤2.0mADC
電氣連接：鍍金柯伐管腳或100mm硅橡膠軟導線
共模電壓輸出：輸入的50%(典型值)
輸入阻抗：3kΩ～8kΩ
輸出阻抗：3.5kΩ～6kΩ
響應時間(10%～90%)：<1ms
絕緣電阻：100MΩ,100VDC
允許過壓：1.5倍滿量或110MPa，取最小值
結構性能
膜片材質：不銹鋼316L
殼體材質：不銹鋼316L
管腳引線：鍍金柯伐或硅橡膠軟導線
密 封 圈：氟橡膠
凈 重 量：約8克
環境條件
位置影響：在任何方向偏離90°，零點變化≤0.1%FS
振 動：在10gRMS，(20～2000)Hz條件下無變化
沖 擊：100g，11ms
介質兼容性：對不銹鋼和氟橡膠兼容的液體或氣體
基準條件
介質溫度：(35±1)℃
環境溫度：(35±1)℃
振 動： 0.1g(1m/s/s)Max
濕 度：(50%±10%)RH
環境壓力：(86～106)kPa
電 源：(1.5±0.0015)mADC
基本參數
|
項 目* |
最小 |
典型 |
最大 |
單位 |
|
非 線 性** |
|
±0.2 |
±0.25 |
%FS,BFSL |
|
重 復 性 |
|
±0.05 |
±0.075 |
%FS |
|
遲 滯 |
|
±0.05 |
±0.075 |
%FS |
|
零點輸出 |
|
|
±3 |
mVDC |
|
滿量程輸出 |
70 |
|
|
mVDC |
|
零點溫度誤差 |
|
±0.75 |
±1.0 |
%FS,參比35℃ |
|
滿度溫度誤差 |
|
±0.75 |
±1.0 |
%FS,參比35℃ |
|
補償溫度范圍 |
-10～80 |
℃ |
|
工作溫度范圍 |
-40～125 |
℃ |
|
貯存溫度范圍 |
-40～125 |
℃ |
|
長期穩定性 |
|
±0.1 |
±0.2 |
%FS/年 |
|
* 在基準條件下測試
** 100MPa壓力敏感元件的非線性：典型值±0.30，最大值±0.35(單位±%FS,BFSL) |
|
|
(單位：mm)
MPM283Ⅰ型
MPM283Ⅱ型:
| | |
|
 |
 |
|
